2018 年，有媒體曾列出 “卡住中國脖子的 35 項技術”，除了大家比較熟悉的航空發動機、光刻機、芯片等，這其中還包括醫學影像設備元器件。

然而這一局面現在將有所改觀。

據了解，福州大學楊黃浩、陳秋水教授課題組、新加坡國立大學劉小鋼團隊與合作者發現了長余輝發光的稀土氟化物納米晶閃爍體，提出了高能量 X 射線光子誘導缺陷產生長余輝發光的機理，并制備出新一代柔性 X 射線成像設備，突破了傳統 X 射線平板探測器的限制。

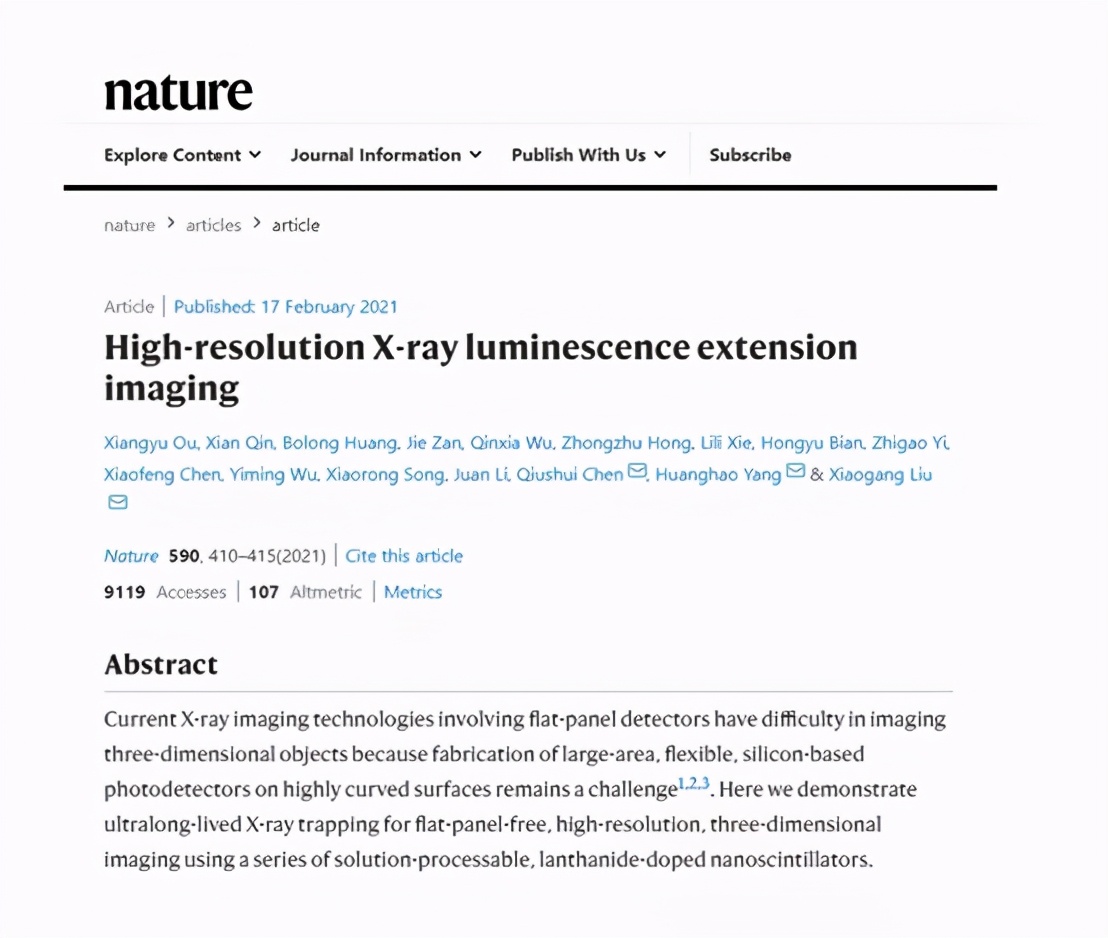

2 月 17 日，他們?cè)?em>?Nature?上發表了題為 “高分辨率 X 射線發光擴展成像技術” 的論文，對這一研究成果進行了介紹。

圖 |?Nature?相關論文截圖（來源：Nature）

論文發布之后，Nature?雜志也發表了述評：此項研究讓 X 射線成像技術有了較大突破，標志著中國在柔性 X 射線成像技術方面已經進入國際先進行列。此外，這也將加速推動高端 X 射線成像設備實現國產化。

國內 X 射線設備并未實現完全自主化

“目前，我國高端 X 射線醫學影像設備以及關鍵元器件主要依賴于進口，自主研發高端 CT、DR 和 CR 設備的創新能力仍然有待于提升?！?談及國內 X 射線影像技術的發展現狀，陳秋水說道。

常見的 X 射線醫學影像設備，比如平板探測器是通過一層閃爍體材料和一層高度像素化的非晶硅耦合薄膜晶體管（TFT）陣列，將穿過目標物的 X 射線光子轉化為數字信號，從而實現目標物的數字化 X 射線成像。

“閃爍體是平板探測器的核心部件?！?陳秋水指出。X 射線影像設備中被稱為 “光子晶片” 的閃爍體，其作用是將高能量 X 射線光子轉為可見光，它的性能決定著整個設備的成像靈敏度和分辨率。然而，作為核心部件的這種高性能閃爍體材料目前絕大部分依靠進口。

一味地依賴進口就必然會導致被他國掣肘。對此，陳秋水表示：“進口高端醫學影像設備及其關鍵元器件面臨成本高以及核心技術封鎖等問題?！?他隨后補充道：“現階段商用平板探測器普遍采用的是鉈摻雜的碘化銫（CsI:Tl）或鋱摻雜的硫氧化釓（Gd2O2S:Tb）閃爍體，這一類材料的制備工藝復雜且?guī)в休^強的毒性，關鍵是核心制備技術一直被日本、歐洲國家所壟斷。”

面對外國的技術封鎖，自主創新研發是唯一出路，中國亟待研發出新型 X 射線成像閃爍體材料來實現破局。

稀土納米閃爍體長余輝材料是關鍵突破口

想要突破就需要對目前的技術瓶頸進行攻關?，F(xiàn)階段，薄膜晶體管陣列、非晶硅光電轉換層和閃爍體是制造傳統 X 射線平板探測器不可缺少的材料，然而商業化的平板探測器不但體積龐大而且造價昂貴，關鍵是還有一個先天 “缺陷”—— 無法實現曲面以及不規則物體的三維成像。

近 30 年來，科學家們致力于研發出一種柔性 X 射線平板探測器，但開發柔性 X 射線平板探測器存在兩個關鍵技術壁壘：

其一，難以制備大面積高效的柔性薄膜晶體管陣列；

其二，傳統微米級閃爍體材料不適合應用于柔性器件的制造。

這意味著以現階段的技術想要制造出大面積、柔性的（薄膜晶體管陣列和非晶硅光電轉換層）X 射線平板探測器非常困難。

陳秋水研究團隊在稀土鹵化物晶體中找到靈感，發現這種閃爍體具有尺寸易調控、無色透明、分散性良好、余輝性能優異等特點，從而制備出了新型的稀土納米閃爍體長余輝材料，這讓柔性 X 射線成像設備的制造成為可能。

柔性 X 射線成像設備研發成功，相較傳統設備優勢明顯

長余輝發光指的是在激發光（紫外 – 可見光、X 射線、γ 射線等）停止以后，仍然可以持續發光數秒到數小時的現象。比如，中國古代夜明珠是一種典型的硫化物長余輝材料。

“受激發電子儲存在晶體的缺陷態中，電子克服能量勢壘由缺陷態緩慢地遷移至發光中心，產生發光的延遲，這是從光物理學的角度來解釋?！?陳秋水說表示。

由于長余輝材料具有獨特的發光性質，其被廣泛地應用于夜間照明、生物醫學、光信息存儲 – 讀取、高能輻射探測等諸多領域。然而這種材料也并非沒有缺點，“傳統長余輝材料存在高溫煅燒余輝性能優異但形貌不可控和低溫合成形貌可控但余輝性能不佳這一主要矛盾?！?他指出。

針對這一問題，陳秋水團隊認為鹵化物晶格中的 “Frenkel” 缺陷和發光離子間的能量傳導，有望誘導產生長余輝現象。接下來，他們便結合同步輻射、熱釋光學曲線分析、電子順磁共振表征以及光譜等技術，對晶格缺陷的本質展開深入研究。

通過選擇合適的鹵化物基質晶格、摻雜高效的稀土發光離子、巧妙地設計核殼結構，采取低溫共沉淀法制備出高效的納米閃爍體長余輝材料。實驗證明，該粒子在激發光 X 射線關閉后可持續至少 30 天以上的發光，具有優異的長余輝發光性能。

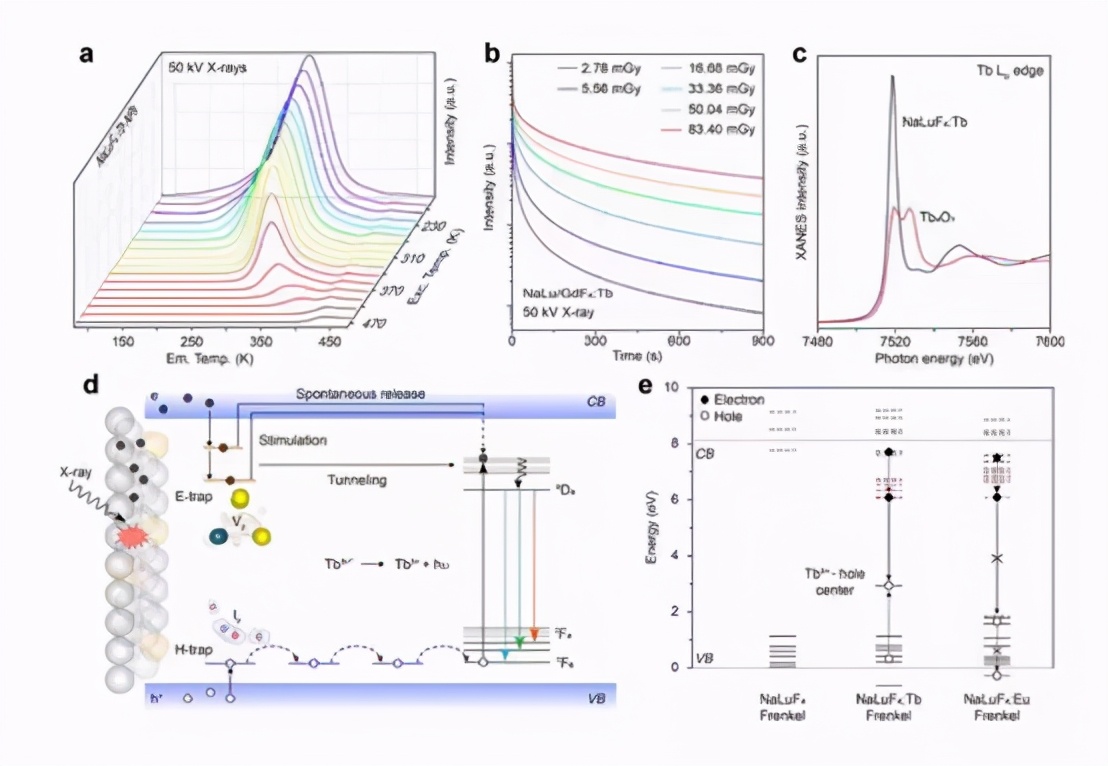

圖 | 稀土納米閃爍體長余輝的發光機理研究（來源：受訪者）

經過多種表征手段，最終，研究團隊提出了基于高能量 X 射線光子誘導缺陷產生長余輝發光的機理，這項機理對于探索和合成新型鹵化物長余輝材料有指導意義。

在此基礎上，研究團隊將稀土納米閃爍體長余輝材料與柔性基質相結合，成功研制出了透明、可拉伸、無需電子電路、高分辨的柔性 X 射線成像設備，同時還開發了 X 射線發光擴展成像（Xr-LEI）新技術。

據了解，這項研究成果突破了傳統 X 射線成像技術的極限，其成像空間分辨率大于 20 lp/mm（一毫米里可以分辨出來的線對數量），相較于傳統 X 射線平板探測器優勢明顯。

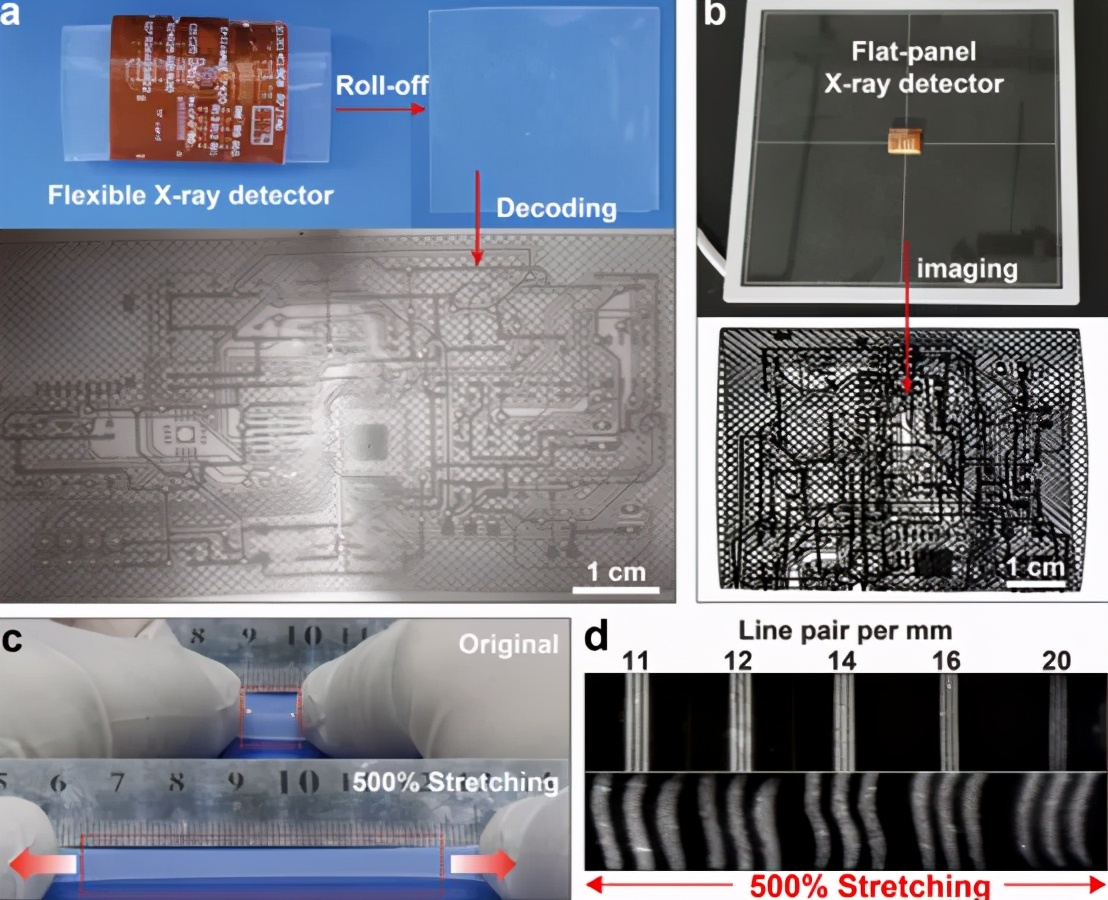

圖 | 高分辨柔性 X 射線發光成像（來源：受訪者）

新型材料的應用讓 X 射線成像設備更簡單、更微型

傳統平板探測器由于光電轉換過程極其復雜，因此需要大量的集成電路協同工作，這便導致設備體積龐大、不易便攜，而且對工作環境的要求也較為嚴苛。福州大學課題組發現的稀土納米閃爍體長余輝材料，克服了傳統剛性 X 射線平板探測器的固有限制，在設計原理和制備工藝上都開辟出全新的路徑。

他說：“當以長余輝材料作為 X 射線能量存儲的介質時，其光學記憶功能使 X 射線能量可以被保存下來，從而替代復雜的集成電路裝置。”

得益于這種新型閃爍體，制造出來的柔性 X 射線成像設備具有便攜、成本低、工藝簡單、成像性能優異等眾多優勢，同時這也為制備新一代輕薄、便攜、低成本的 X 射線探測器和成像裝置提供了全新的思路。

可以預見，基于稀土納米閃爍體長余輝材料的發現和使用，未來柔性 X 射線成像設備將在醫學影像、工業探傷、高能物理等領域展現出一定的潛力和應用價值，而柔性 X 射線設備也將會進一步簡單化和微型化，比如用手機拍攝 X 光片或?qū)⒊蔀楝F(xiàn)實。

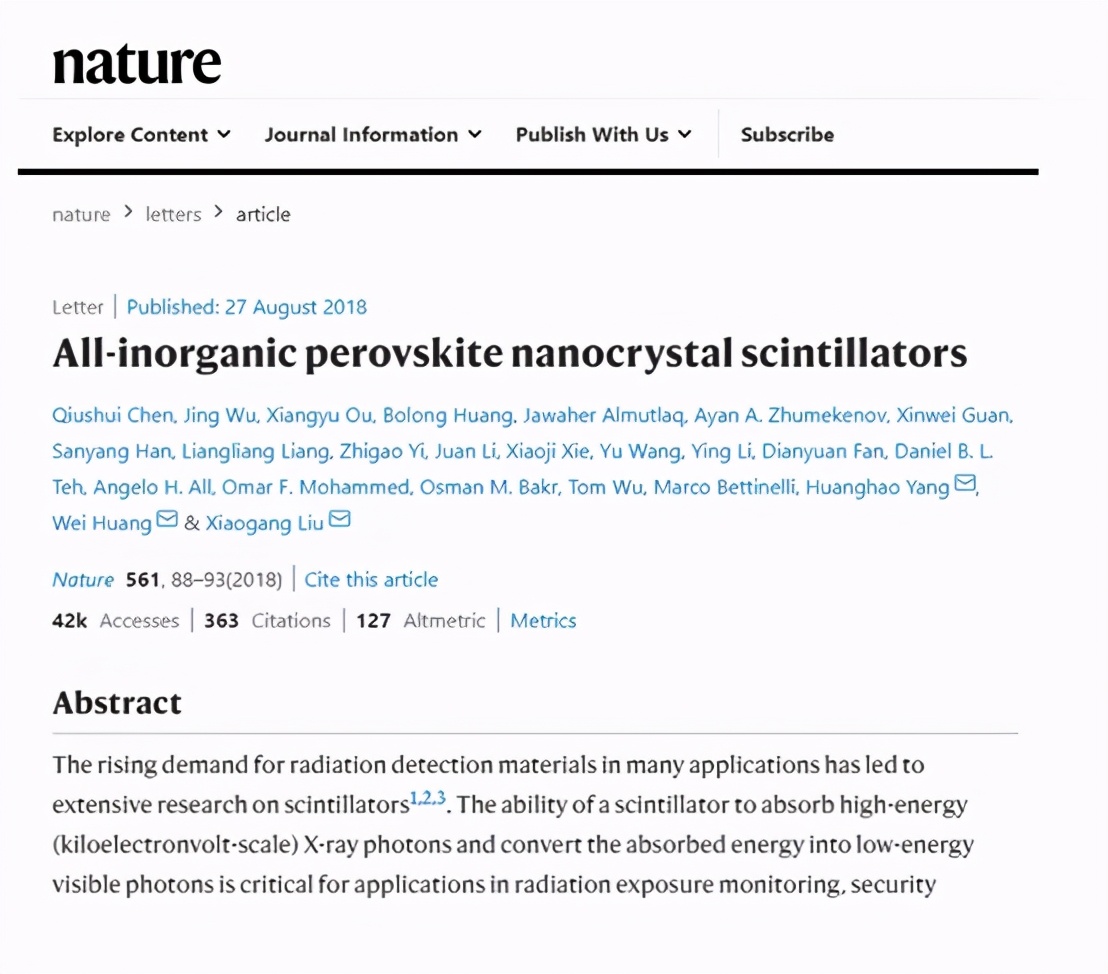

非常值得一提的是，早在 5 年前，陳秋水便帶領研究團隊開始聚焦高性能閃爍體納米晶體的探索，并在 X 射線成像技術領域有所成就，2018 年他們?cè)谌珶o(wú)機鈣鈦礦納米晶閃爍體和新型平板探測器的研究取得突破性進展，相關研究成果發表在?Nature?雜志上。

圖 | 2018 年在?Nature?發表的論文截圖（來源：Nature）

眼下，福州大學課題組已經開展了下一項技術研究，他告訴 DeepTech，“目前，我們團隊正在開發低成本納米晶閃爍體制備方法、柔性薄膜加工工藝和圖像讀取設備。我希望能有更多國內外同行加入到這個領域的研究隊伍中，培養出一批科研和技術人才?！?/p>

X 射線影像技術在很多領域均有廣泛的應用，低劑量、高分辨、柔性的 X 射線成像技術是科研工作者、工業界共同追求的目標。在采訪的尾聲，陳秋水表達了對于未來的愿景：“我很幸運自己能為這個領域做了一點有益的工作，我期待這個研究成果有機會推向?qū)嶋H應用并服務于社會?！?/p>
